Grazioli - FE10V 5/8

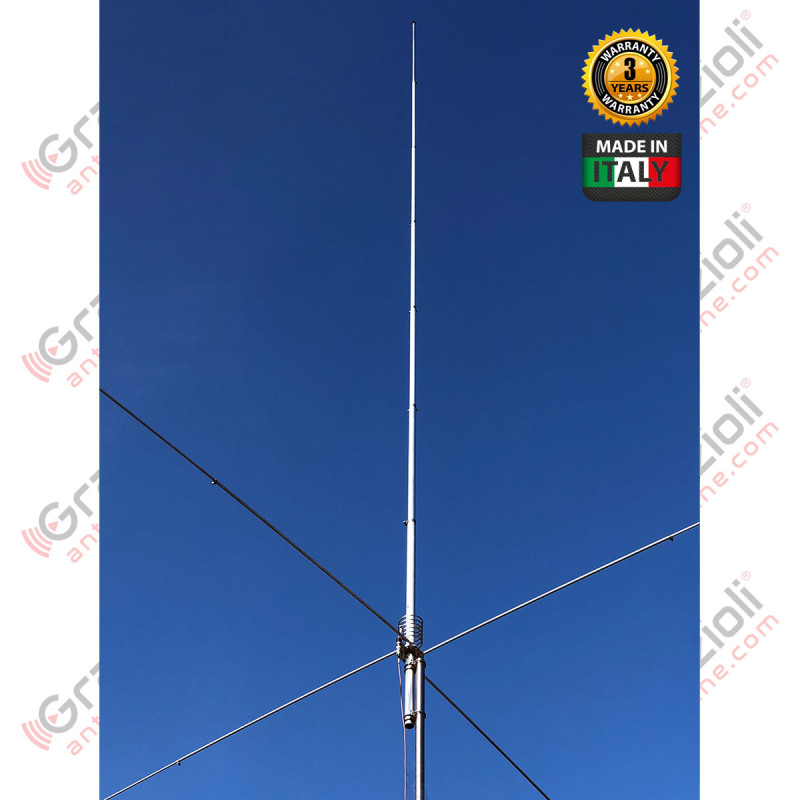

Grazioli FE10V er en 5/8 λ antenne til 10 eller 11m båndet.

Ekstremt robust, ydende antenne med en lav strålingsvinkel, og som kunne modstå ekstremt høje kræfter (5kW CW kontinuerlig all-mode).

Resultatet er FE10V, som har unikke egenskaber på det nuværende marked og samler al vores erfaring på dette område.

Til vores rør har vi brugt den bedste legering, der kan bruges til konstruktionen af ​​antennerne, AW6063-T66 legeringen af ​​aluminium, magnesium og silicium hærdet til T-66 tilstand, hvilket giver pisken en exceptionel modstand, som er fremstillet ved ekstrudering og efterfølgende koldttrukket.
Vores rør er ekstremt præcise på begge diametre, og også på tykkelsen af ​​væggen, hvilket tillader en præcis kobling og med mindre "spil" mellem rørene.
"Ground Plane" er sammensat af 4 robuste radialer med en længde på 2,7 m, "Full-Quarter Wave" lavet i to teleskopiske sektioner med klemmefiksering, med en diameter og vægtykkelse på henholdsvis 13 × 1,25 mm og 10x1 mm, som er fastgjorte. til støttepladen ved hjælp af to U-bolte og selvlåsende SS-møtrikker.
4 glasfiberforstærkninger er tilvejebragt i fikseringsområdet, som styrker samlingerne og undgår knusning af rørene.

Den høje "Q" spole

Spolen spiller en fundamental rolle for impedanstilpasning og maksimal RF-overførsel, dens form givet af længde/diameter-forholdet, stigningen mellem vindinger, materialet og diameteren af ​​ledningen og tilstedeværelsen eller fraværet af metalkerner i den, bestemmer kvaliteten faktor "Q".

Enkelt sagt, jo højere "Q"-værdien af ​​spolen er, jo lavere er tabene ved høj frekvens.
Vi har skabt en generøst størrelse spole ophængt i luften uden metalkerner, med et L/D-forhold på 1,3 og vidt fordelte vindinger, hvilket opnår en "Q"-værdi på omkring 2500 ved en frekvens på 28MHz, når de bedste konkurrerende antenner ikke gør det. nå 1500.

Dette udmønter sig i maksimal effektivitet og evnen til at modstå høje RF-effekter.
Derudover er spolen direkte forbundet til jord i jævnstrøm (DC-Ground), på denne måde reduceres atmosfæriske forstyrrelser og baggrundsstøj markant.

UHF stik

FE10V-stikket er ikke et kommercielt stik af SO-239-typen, som de fleste producenter bruger. Konnektoren er designet og bygget direkte af os, har en reel impedans på 50 Ohm og kan bruges op til 500 MHz. Målet var at skabe et pålideligt stik, der var i stand til at modstå 5kW CW kontinuerligt ved 30 MHz.

Kroppen er lavet af CW614N forniklet messing, mens stiften er belagt med 24K guld for at undgå oxidation og udstyret med en 4-finnet isolator, der bevarer sin centrering og elasticitet, så kontakttab undgås.
Den isolerende del er lavet af PTFE, som er et af de bedste isoleringsmaterialer på grund af dets exceptionelle elektriske (lav dielektrisk konstant og reduceret tabsfaktor) og termisk (driftstemperatur fra -100 ° til + 260 °) og er beskyttet mod en speciel elastomer hætte, der forhindrer vand- og fugtindtrængning.

Fastgørelsesbeslaget
Fremstillet af 2,5 mm tykt AISI304 rustfrit stål, er det fastgjort til antennerøret ved hjælp af et klemmelukkesystem, hvilket skaber en ekstrem stærk mekanisk låsning.

Fastgørelse til masten er lavet med AISI304 M6 V-bolt og højtype møtrikker for at lette tilspænding.
